Circuit

Melo detektorius

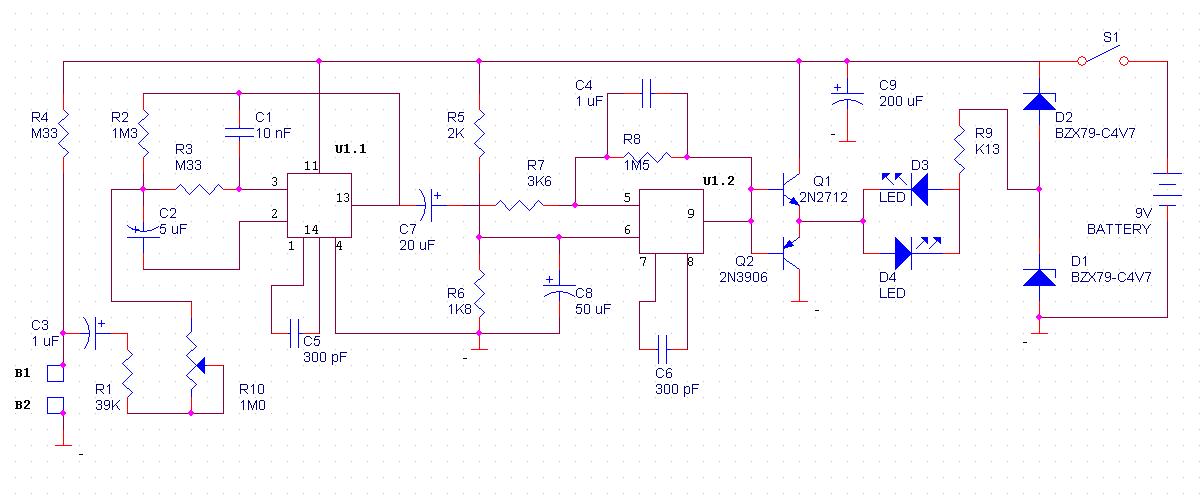

Prijungti prie bet kurios rankos pirštų B1 ir B2 kontaktus (gerai tinka antpirščiai nuo siuvinėjimo). Prietaisas įjungiamas S1. Reikia palaukti 5 - 20 sekundių kol pasibaigs pereinamasis procesas ir D3 su D4 užges. Tiriamasis turi patogiai sėdėti ištiesęs ranką (panašiai kaip kraujo spaudimo matavimo metu), atsipalaidavęs. Kad efektas būtų geresnis,  davikliai B1 ir B2 turi būti šlapi (pagerėja tikslumas).
Po kiekvieno klausimo bandomajam duoti 2 - 5 sekundžių pauzes (kol užges D3 ir D4). Jei indikatorius sudirba nuo bet kokių klausimų, arba tiesiog taip, reikia sumažinti jautrumą naudojant R10. Kaip treniruotę galima naudoti kortas, davus bandomajam įsiminti, ir rodant mintyse spėti, ar ta korta sugalvota. Bandomasis atsako sąžiningai "NE", bet sumelavus prietaisas turi sudirbti. Galima naudoti prietaisą kaip "pykčio detektorių". Klausinėjant arba pravardžiuojant keičiasi bandomojo stresinė būsena - prietaisas fiksuoja. Prietaiso tikslumas 70 - 90 %. Geriausia kai bandomasis nemato indikatoriaus parodymų - tokiu atveju tikslumas yra didesnis. Teisingai surinktas derinimo nereikalauja - dirba iš karto.

Vietoje parodytų schemoje galima naudoti rusiškas detales: Q1 - KT315, Q2 - KT361, D1, D2 - KS147.

Duomenų rinkinys apie K157УД2
Duomenų rinkinys apie 2N3906
Duomenų rinkinys apie 2N2712
Duomenų rinkinys apie BZX79-C4V7

Paprasta "blakė"

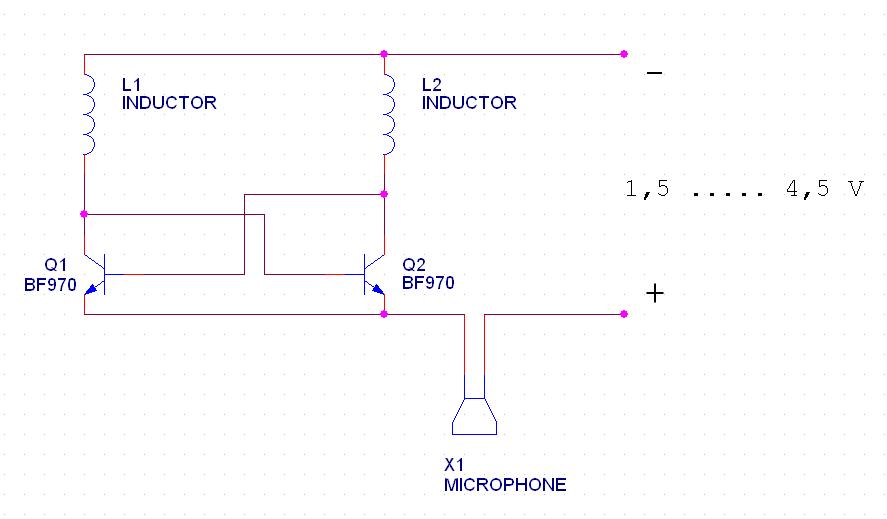

Naudojant šitą paprastą schemutę, galima ką nors slaptai pasiklausyti. Paprasčiausiai paslėpkite šį prietaisėlį ten kur niekas jo nepastebėtų ir naudojant FM radijo imtuvą klausykitės toje pačioje patalpoje, kur ir paslėpta „blakė“, esančių žmonių pokalbių. Radijo imtuvu paprasčiausiai suraskite dažnį kuriuo transliuoja „blakė“. L1 ir L2 yra bekarkasės ritės, t.y. jos neturi šerdies. L1 ir L2 vyniojamos ant 2,5 mm skersmens daikto (pvz. tušinuko šerdies, ar pan.). „Blakės“ darbui 65 – 108 MHz diapazone L1 ir L2 suvyniojama iš 15 vijų, naudojant 0,3 mm skersmens lakuotą laidą. Suvyniojus (tušinuko šerdį) reikia ištraukti iš vijų ir tokią „spiralę“ lituoti prie kitų komponentų. Šiaip jau rekomenduotina šitą schemą sulituoti „oriniu montažu“, t.y., nenaudojant montažinės plokštės. Schemoje naudojami rusiški tranzistoriai KT3109 Galima naudoti analogus BF970.

Duomenų rinkinys apie BF970.

Paprasta "blakė" 2

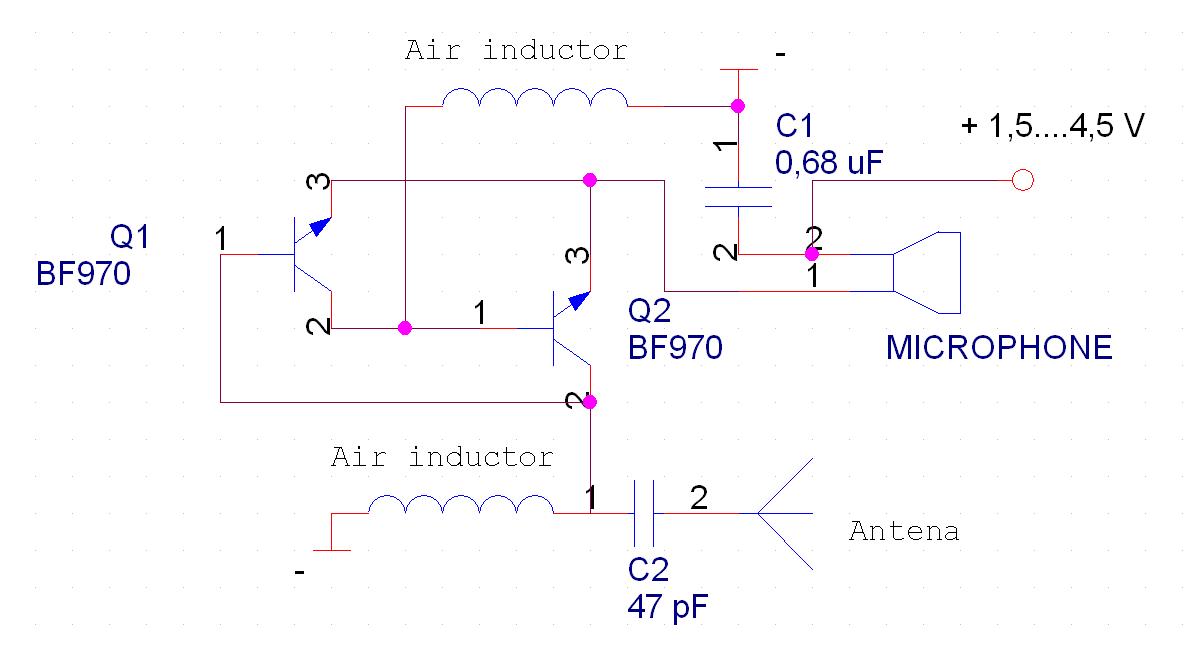

Čia dar viena nesudėtinga „blakės“ schema. Konstruojant naudokitės aukščiau pateiktos „blakės“ schemos aprašymu. Tik čia bekarkasės L1 ir L2 suvyniotos iš 17 vijų, naudojant 0,5 mm skersmens lakuotą laidą. L1 ir L2 diametras taip pat yra 2,5 mm. Ši schemutė yra išbandyta ir kaip tokia paprasta schema, tikrai gražiai dirba.

Duomenų rinkinys apie BF970.

Schema .pdf formate

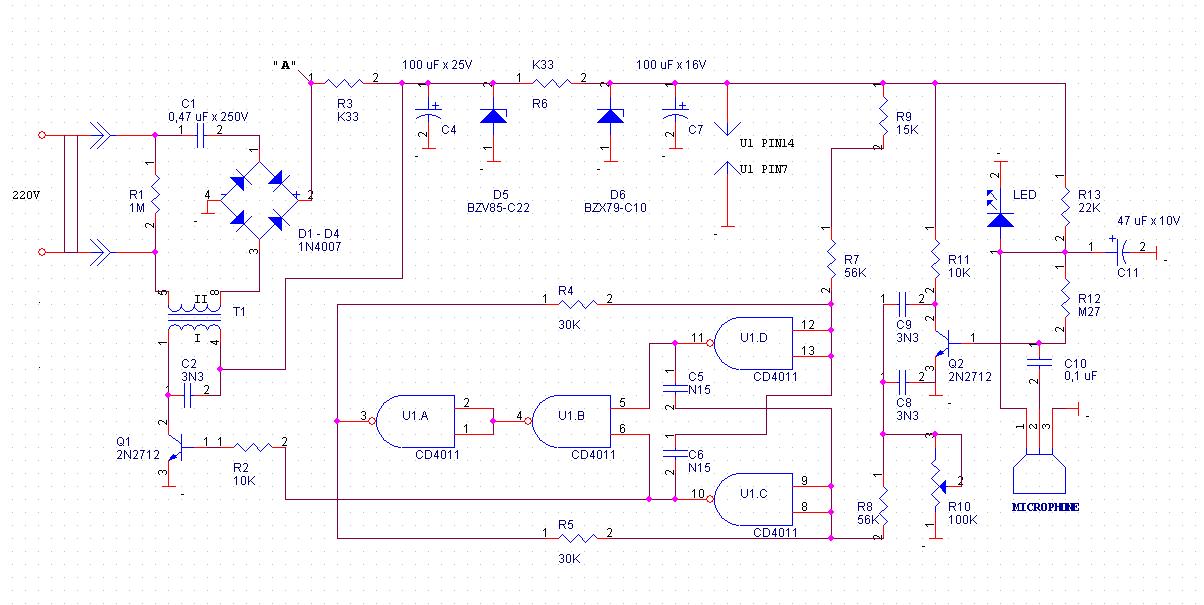

This circuit is more complex. Also this works from supply of 220V. T1 is built on ferrite ring 12 x 7 x 3, witch permittivity is 600 "12" - ring's outside diameter, "7" ring's inside diameter, "3" - ring's thickness. First winding has 100 turns of wire in diameter of 0,1 mm. Second winding has 20 turns of wire in diameter of 0,15 - 0,3 mm. T1 should be well insulated. Combine comfort with a lowered voltage of 30 V, connected to point A (not combine into a network device). The verification of stabilizing work VT2 short circuit in a housing base and help set the R10 ()

R10 (or oscilloscope dažnumačiu) U work 95 kHz. Measured on the R2. C2 help to determine the least distorted sinusoidal VT1 you on the manifold. Then remove the jumper from the database and make sure VT2 modulation bugs and work performance.
