Circuit

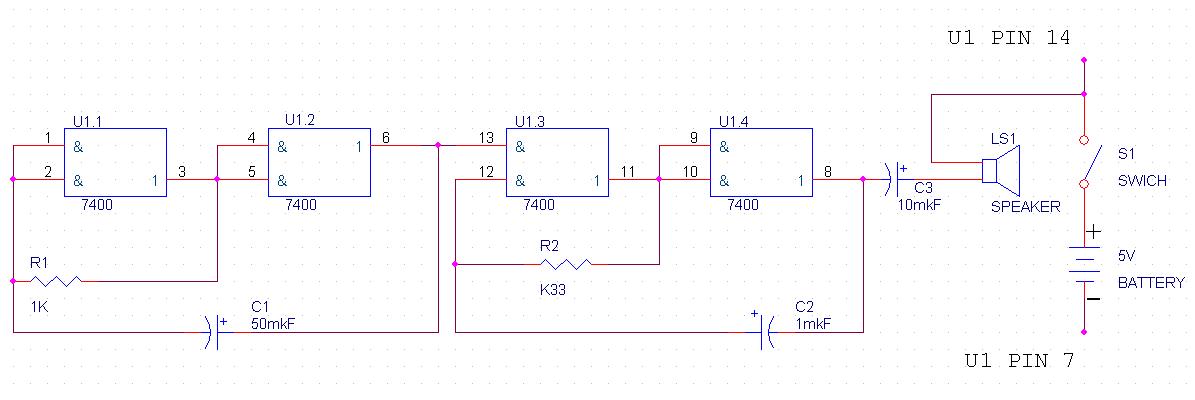

Sirena su 7400

Šioje schemoje originaliai panaudota mikroschema К155ЛА3, bet galima naudoti analogą SN7400N.

Duomenų rinkinys apie SN7400N yra čia.
Duomenų rinkinys apie К155ЛА3 yra čia.

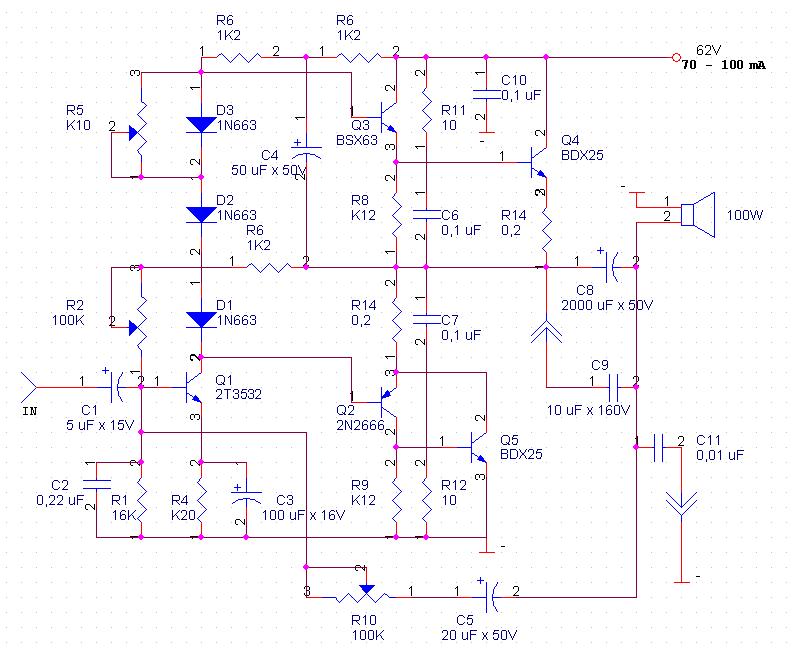

70W Galios stiprintuvas

Visų rezistorių išskyrus R1, R3, R13, R14 ir potenciometrus turi būti mažiausiai 0,5 W galingumo. R13 ir R14 yra vieliniai rezistoriai. C9 ir C11 nėra būtini, bet gali būti reikalingi derinant stiprintuvą. Stiprintuvo maksimali galia prie 4 omų apkrovos yra apie 70W.

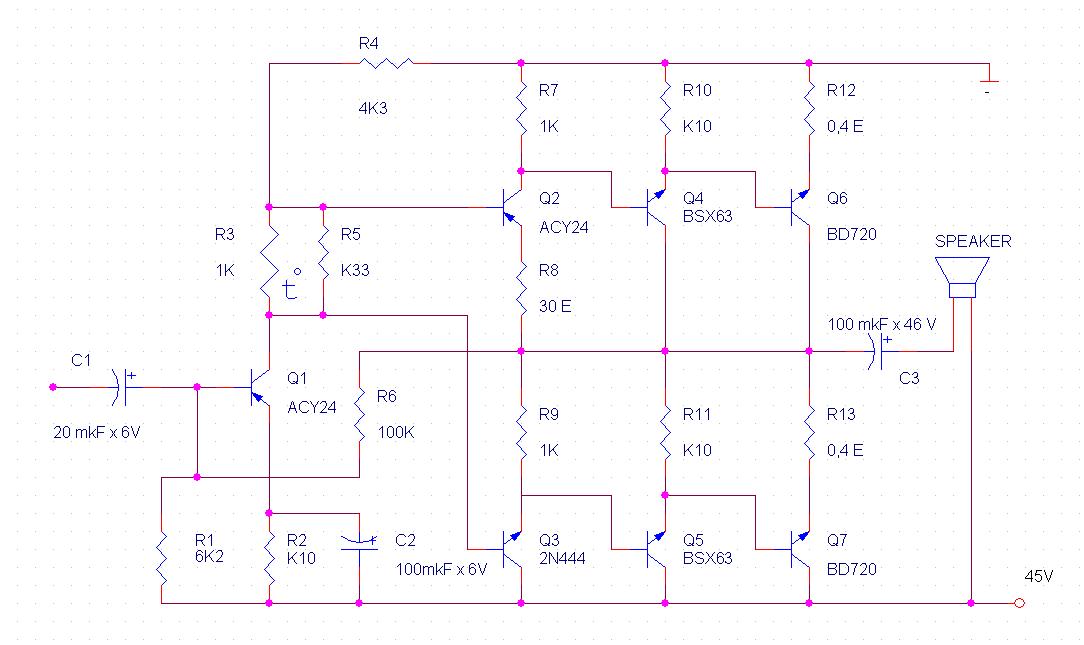

20W Galios stiprintuvas

R3 yra termo – rezistorius. Stiprintuvo maksimali galia prie 4 omų apkrovos yra apie 20W. R13 ir R12 yra vieliniai rezistoriai.

Paprastas muzikinis mikšeris

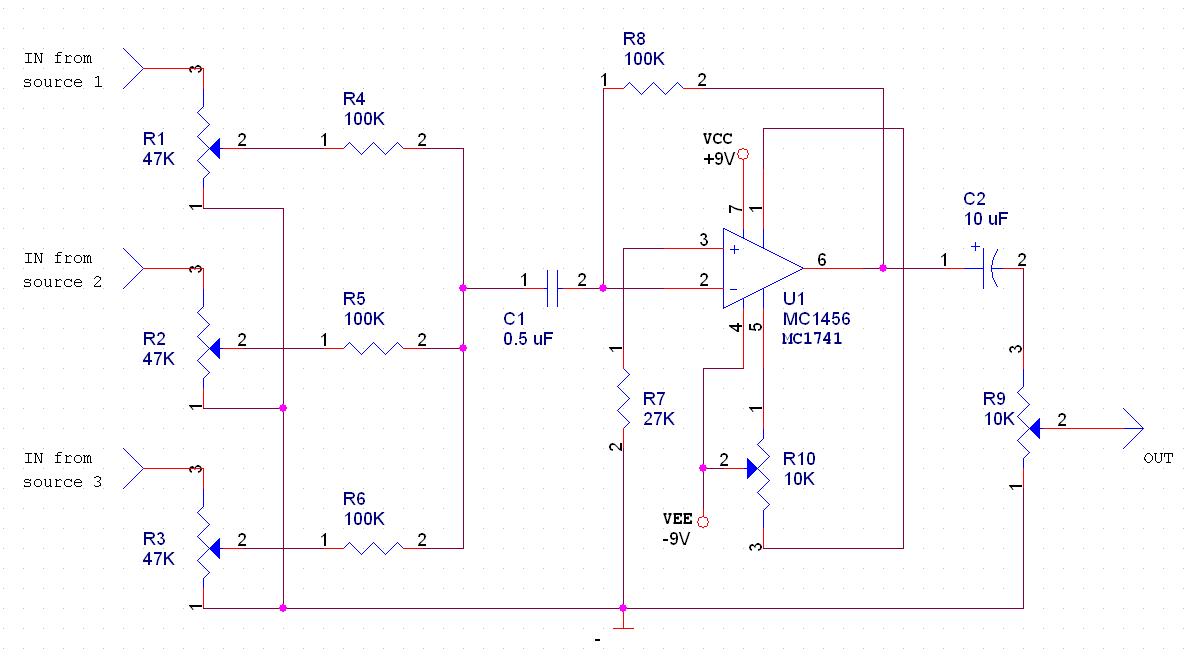

Šio paprasto mikšerio įėjimai jungiami prie trijų skirtingų muzikos signalo šaltinių. Įėję signalai miksuojami naudojant R1, R2 ir R3. Schemoje originaliai naudojami rusiški operaciniai stiprintuvas .... Tačiau juos galima pakeisti ir analogais MC1456 arba MC1741.

Duomenų rinkinys apie MC1456.
Duomenų rinkinys apie MC1741.

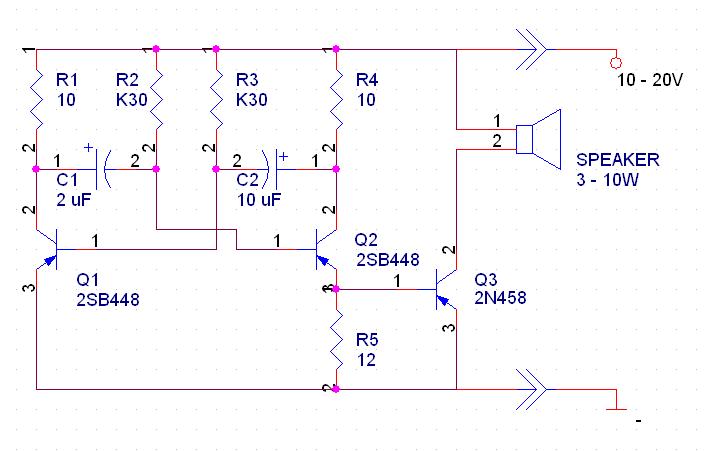

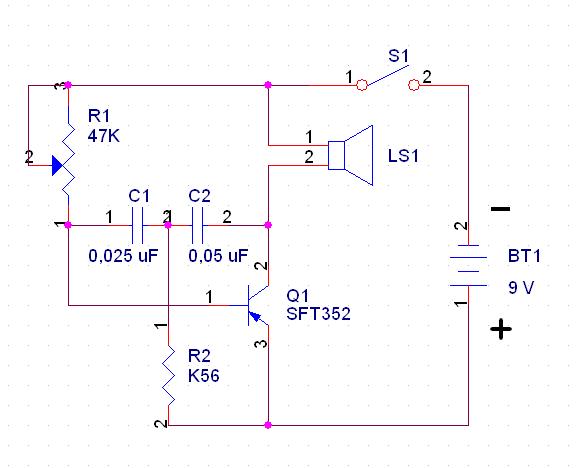

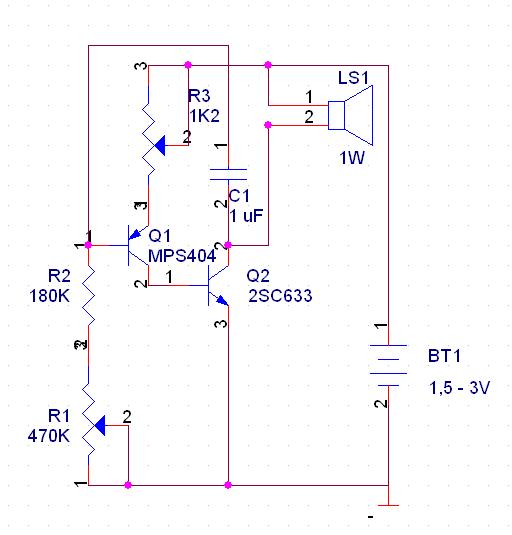

Paprasta sirena 4
