Circuit

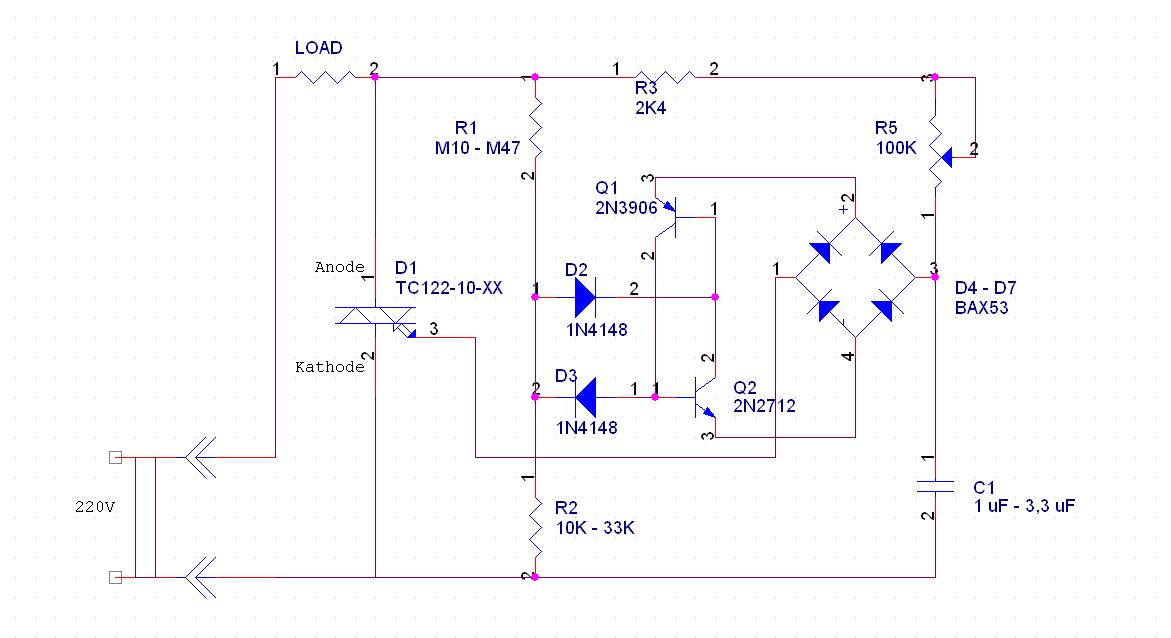

Šis prietaisas gali būti naudojamas patalpoje ęsantiems šviesos šaltiniams iki 1kW galingumo. Taip pat vietoje šviesos šaltinio galima jungti kažkokį kaitinimo elementą ir prietaisu regutliuoti prijungto kaitinimo elemento temperatūrą. Jei naudojamas kaitinimo elementas, reikia R1 padidinti iki M47 – 1M, R2 padidinti iki 180K – 220K. Tiristorius naudojamas rusiškas KU208G arba KU208K. Tranzistorius Q1 naudotas rusiškas KT361, Q2 - KT315. Lygintuvinis tiltelis - iš keturių rusiškų diodų KD906. Schemoje nurodyti rusiškų detalių analogai.

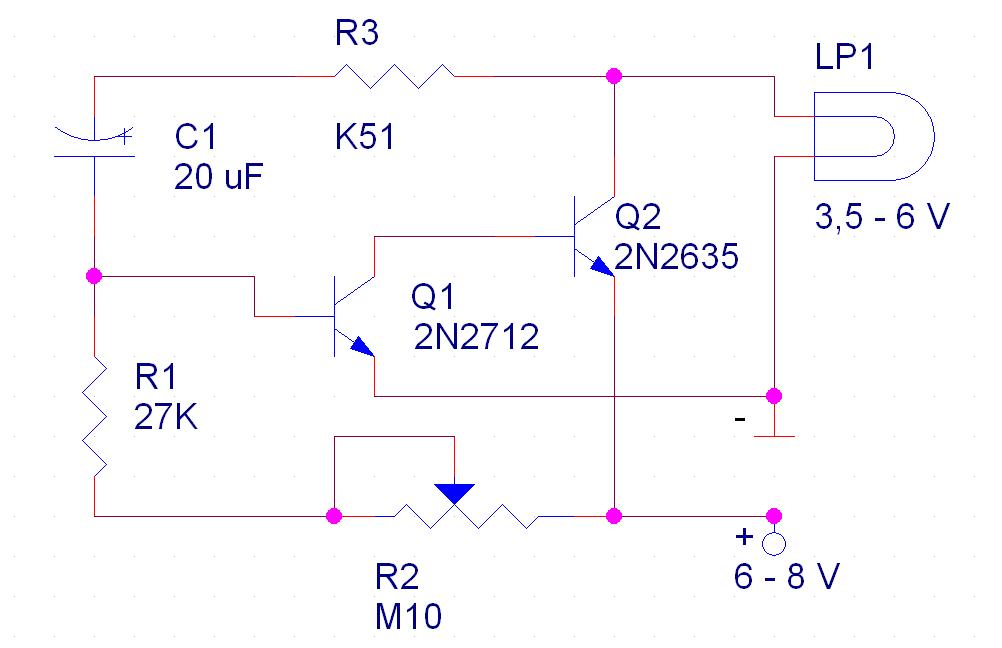

Mirgsinti lemputė

Paprasta schemutė, kuri mirgsina mažos galios kaitrinę lemputę. Lemputės mirgsėjimo dažnis keičiamas R2 pagalba. Lemputės maitinimo įtampa turėtų būti 3,5 – 6V.

Multivibratorius su šviesos diodais

Paleidus šią nesudėtingą schemutę, šviesos diodai mirgsės pakaitomis, t.y. vienam užsidegus, kitas užgesta ir atvirkščiai.

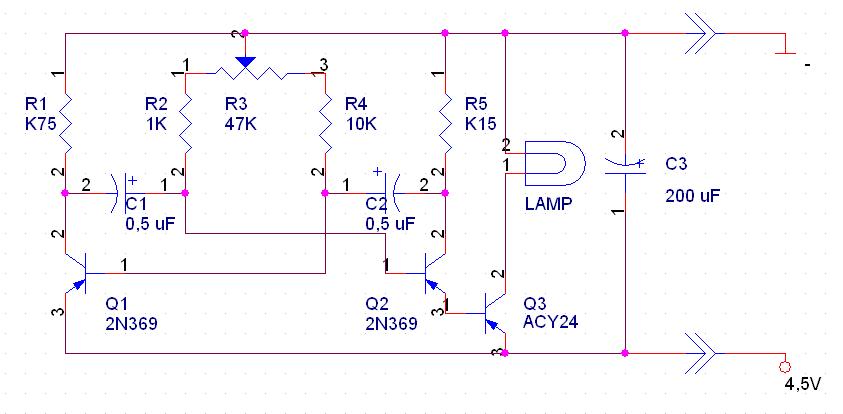

Švelnus ryškumo reguliatorius

Šiuo prietaisėliu galima švelniai reguliuoti nedidelės kaitrinės lemputės ryškumą. Tranzistoriai gali būti panaudoti rusiški : Q1 ir Q2 - MP41A, KT208, KT209, Q3 - MP26B, KT208, KT209.

Švieslentė

Kai mygtukas ir jungtukas yra įjungti, lemputė švies. Kai mygtukas išjungtas, o jungtukas įjungtas, lemputė užges. Čia naudojama nedidelė kaitrinė lemputė. Prietaisėlis gali būti naudojamas kokio nors užrakto apšvietimui ar panašiai.

*****DĖMESIO, NAUDOJAMA AUKŠTA ĮTAMPA*****

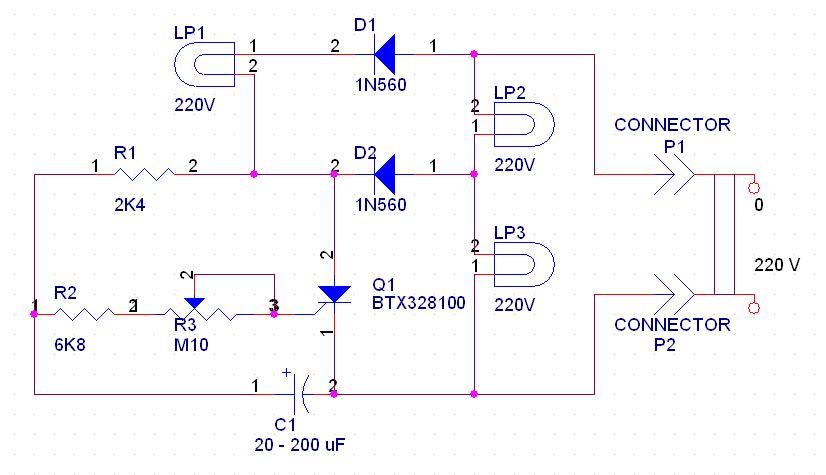

Schema tiristoriaus pagalba mirgsina tris kaitrines lempas. LP1 – LP3 yra kaitrinės iki 60W galingumo lempos skirtos 220V maitinimo įtampai. C1 gali būti 20uF – 200uF ir skirtas bent 300V įtampai. R1 turi būti bent 2W gaingumo. R2 – bent 0,5W galingumo.

*****DĖMESIO, NAUDOJAMA AUKŠTA ĮTAMPA*****

Dar paprastesnė schemutė kur tiristoriaus pagalba galima mirgsinti vieną kaitrinę lempą. LP1 yra kaitrinė iki 100W galingumo lempa skirta 220V maitinimo įtampai. R1 ir R2 turi būti bent 2W galingumo.

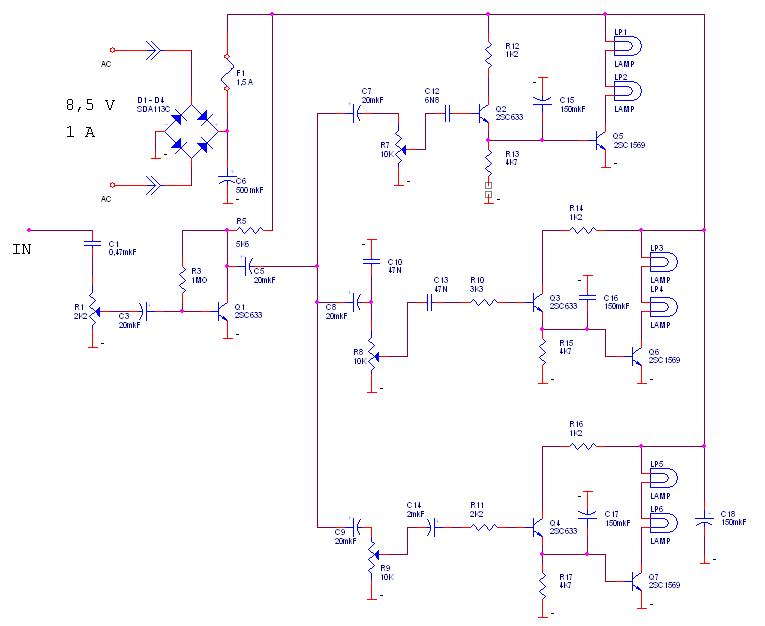

 Šviesos efektai pagal muziką

Šioje schemoje naudojamos paprastos kaitrinės mažos galios lemputės. Lempučių įtampą parinkite pagal maitinimo įtampą. Tranzistorius Q1 - Q4 galima pakeisti rusiškais KT315, Q5 - Q7 - rusiškais KT940A, KT807 arba KT602.
