Šviesos efektas "Bėganti eilutė"

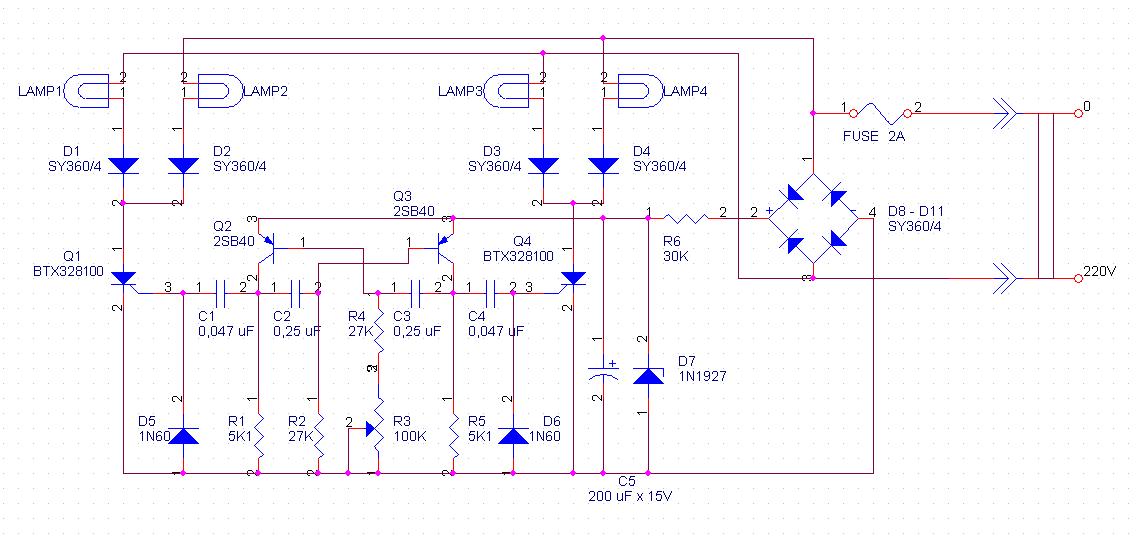

Šiuos paprastus šviesos efektus surinkau tik pradėjęs domėtis elektronikos konstravimu. Šia schema realizuojamas taip vadinamas „bėgančios eilutės“ šviesos efektas ir dar pora lempų perjungimo sekų. LP1 – LP4 yra kaitrinės lempos skirtos 220V maitinimui. R6 turi būti bent 2W galingumo. Diodai D1 - D4, D8 - D11 gali būti panaudoti rusiški Д226Б. Diodai D5 ir D6 - rusiški Д9Б. Stabilitronas D7 - rusiškas Д814A. Tranzistoriai Q2 ir Q3 gali būti pakeisti rusiškais MП42Б, tiristoriai Q1 ir Q4 - pakeisti rusiškais KУ202N.

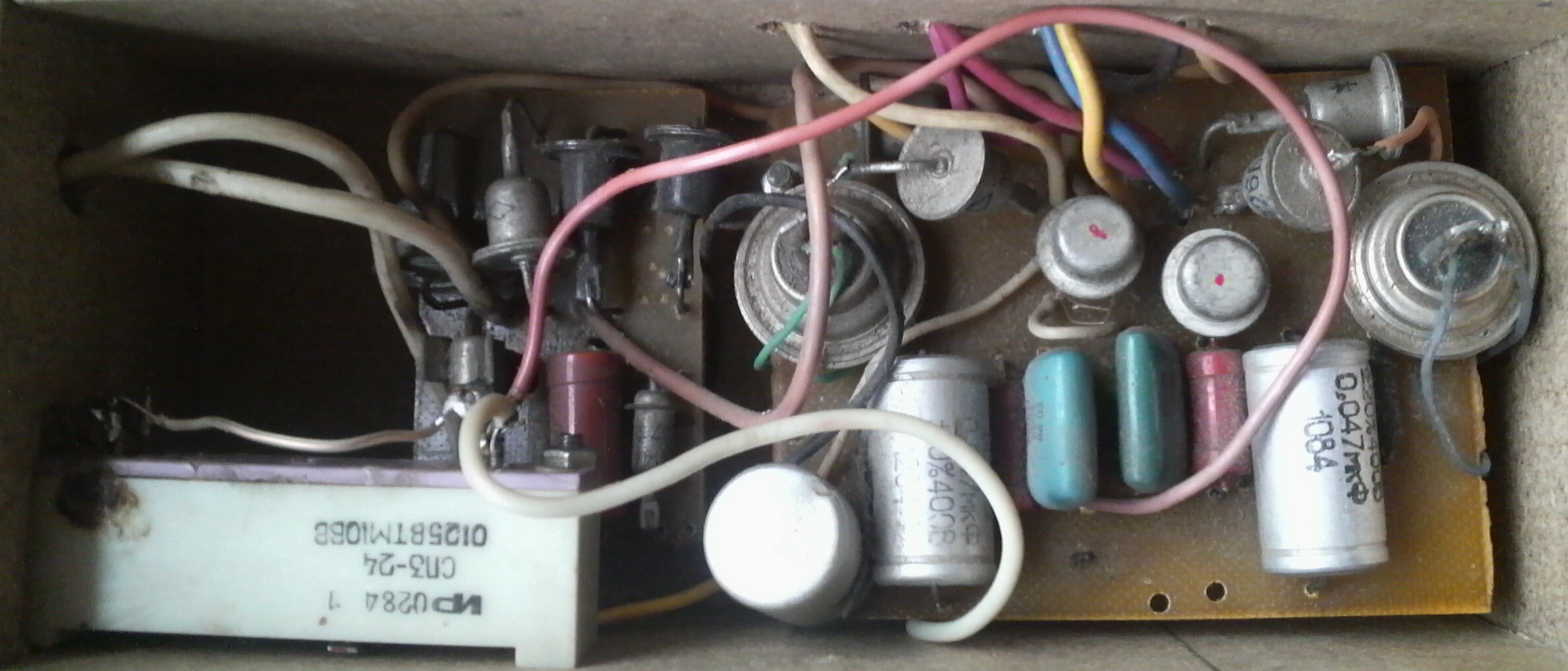

Kaip tai atrodo... | Montažas, savaime suprantama, pradedančiojo :) |
Metalo detektorius "Chance"
Netyčia susidomėjau galimybe pasigaminti metalo detektorių (toliau - MD). Kurį laiką pasiknaisiojęs internete, nusprendžiau bandyti gamintis rusų konstruktoriaus Andy_F suprojektuotą impulsinį MD „Chance“. Autoriaus puslapis, kuriame jis aprašė savo prototipą yra http://fandy.vov.ru/Chance.htm. Aišku, viskas aprašyta rusų kalba. Kadangi ne visi jaunesni elektronikos mėgėjai dabar supranta rusiškai, pabandysiu kuo išsamiau aprašyti viską gamybos procesą nuo nulio.
MD turi skystų kristalų ekranėlį parodymų atvaizdavimui, taip pat garsinį signalą. Šis MD turėtų turėti diskriminaciją, t.y. jis turėtų skirti metalo rūšį. |

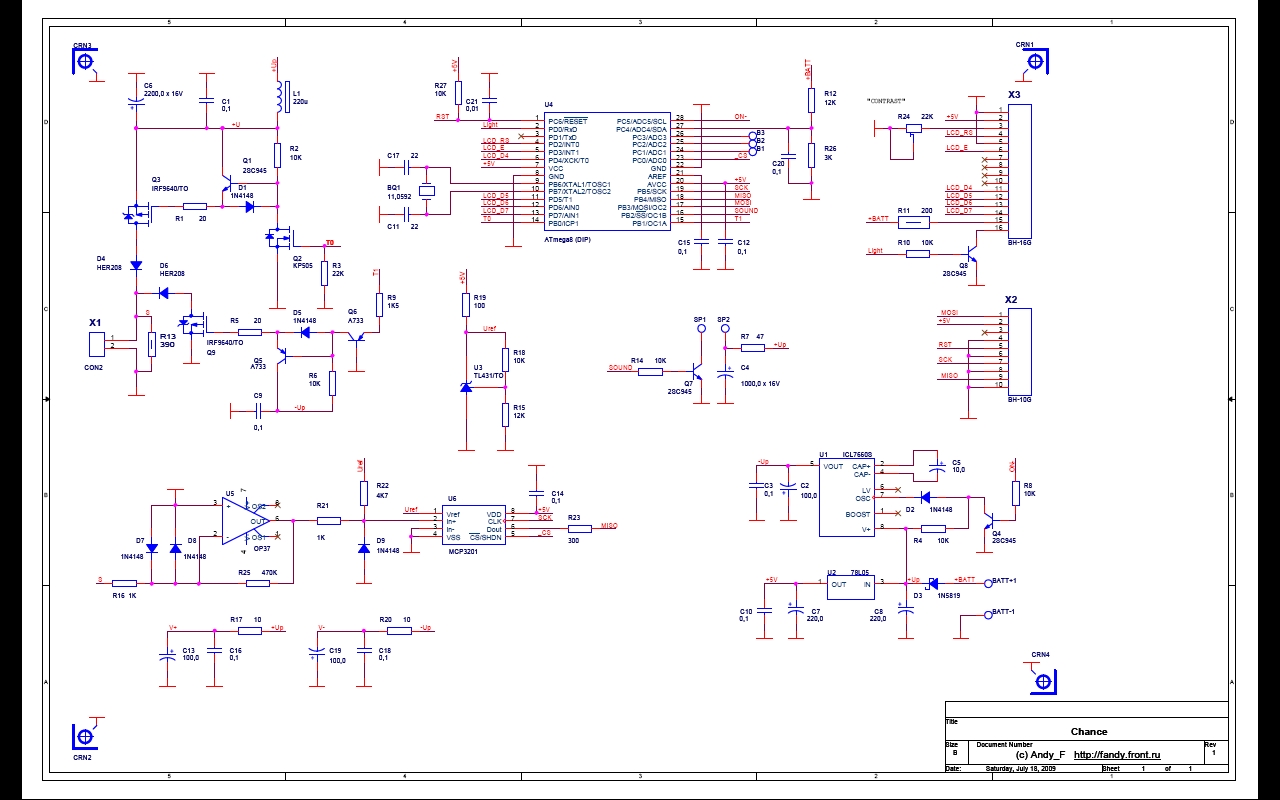

Taigi, pirmiausia reikalinga MD schema. Ją galite parsisiųsti iš čia. Parsiųstame kataloge rasite schemą, montažą, dalių sąrašą, Atmega programos failiuką.

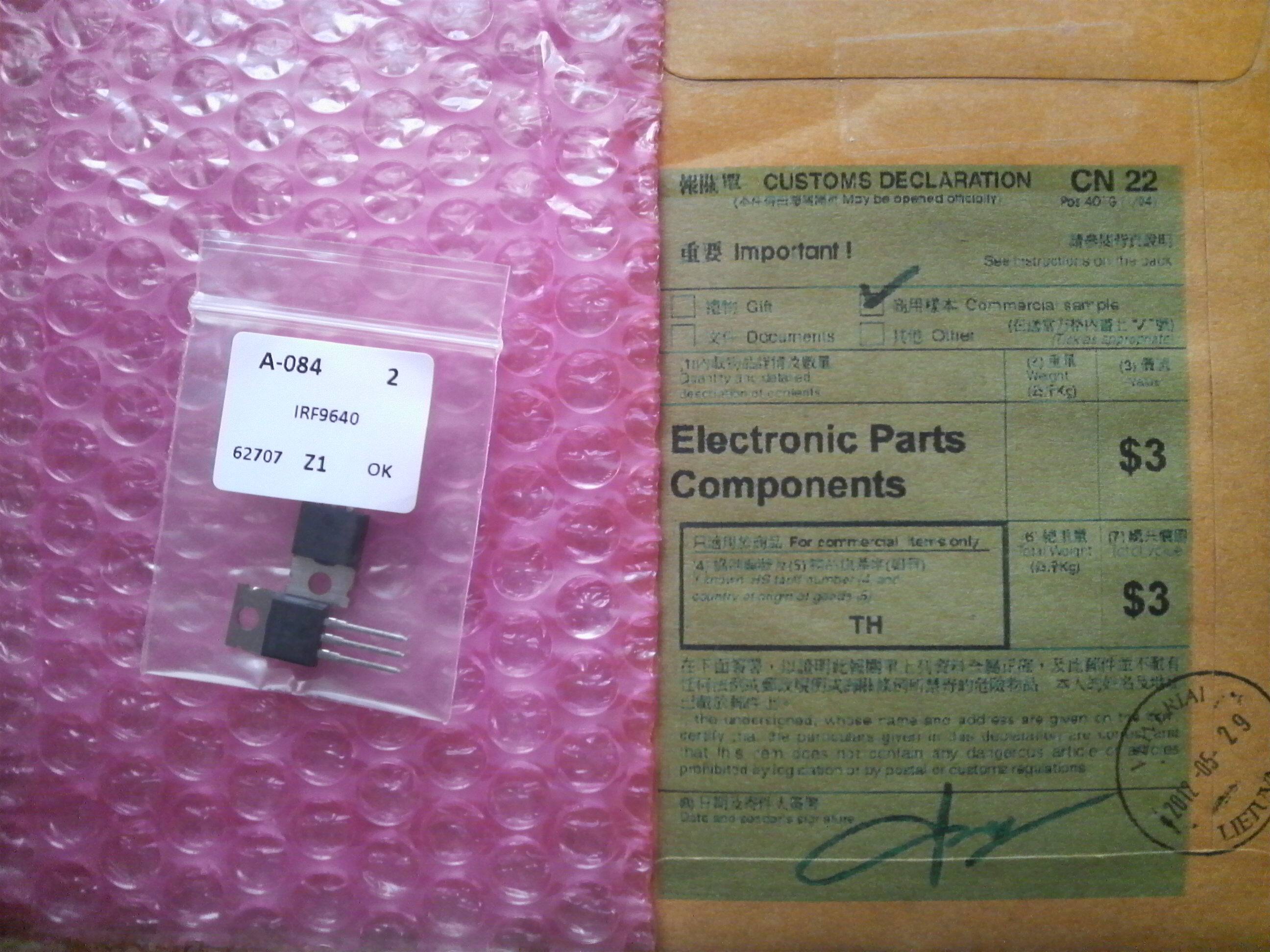

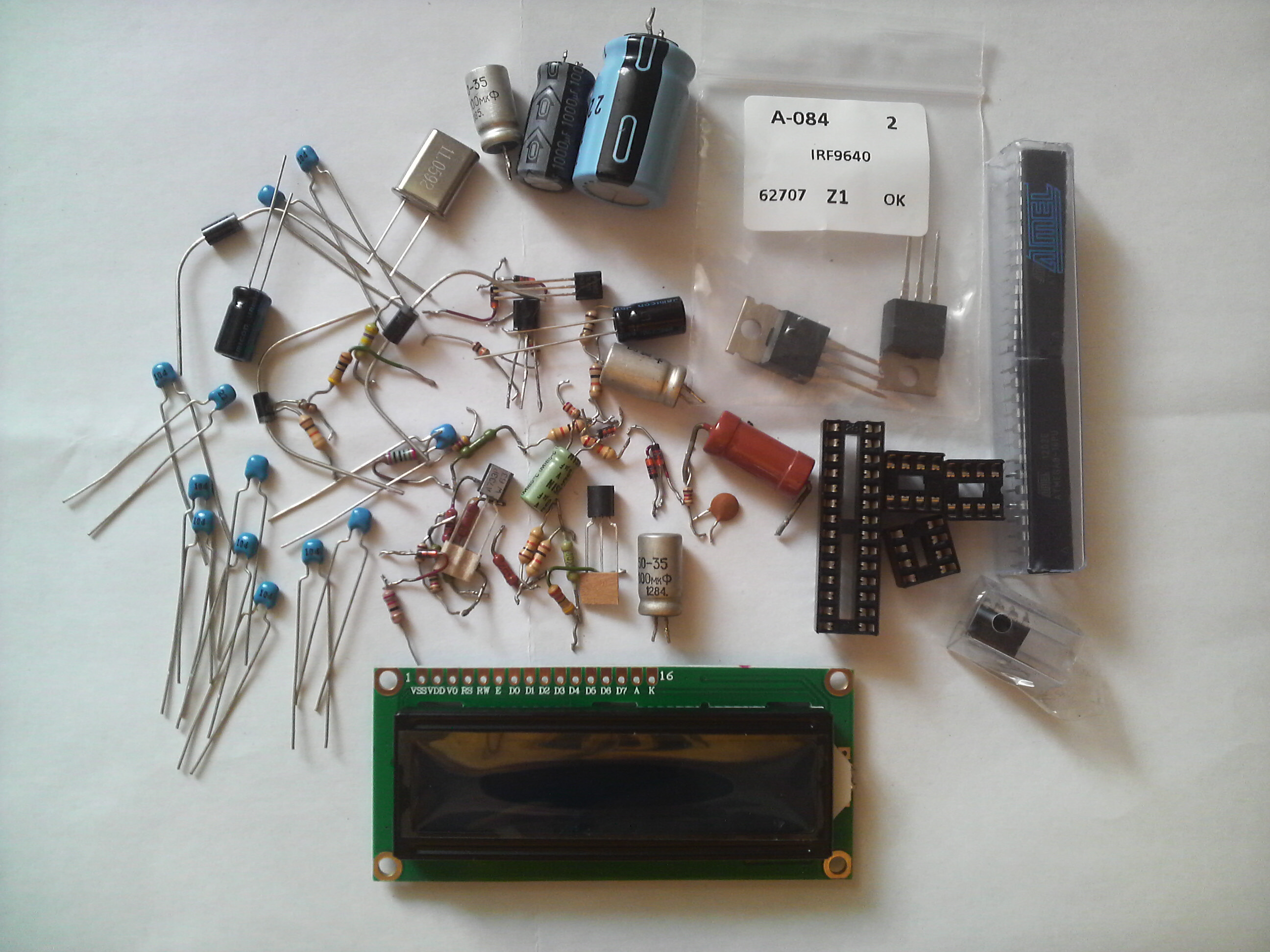

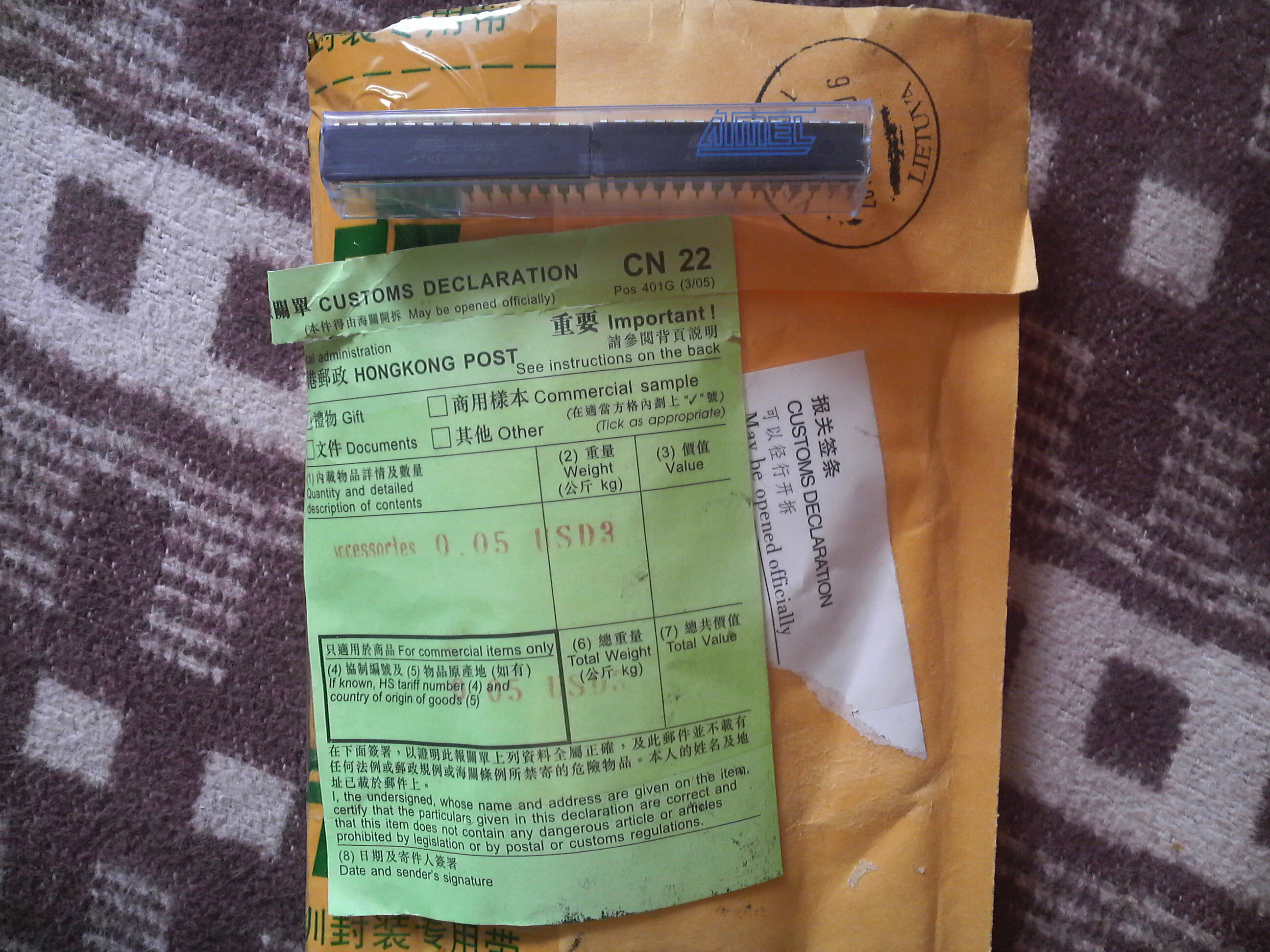

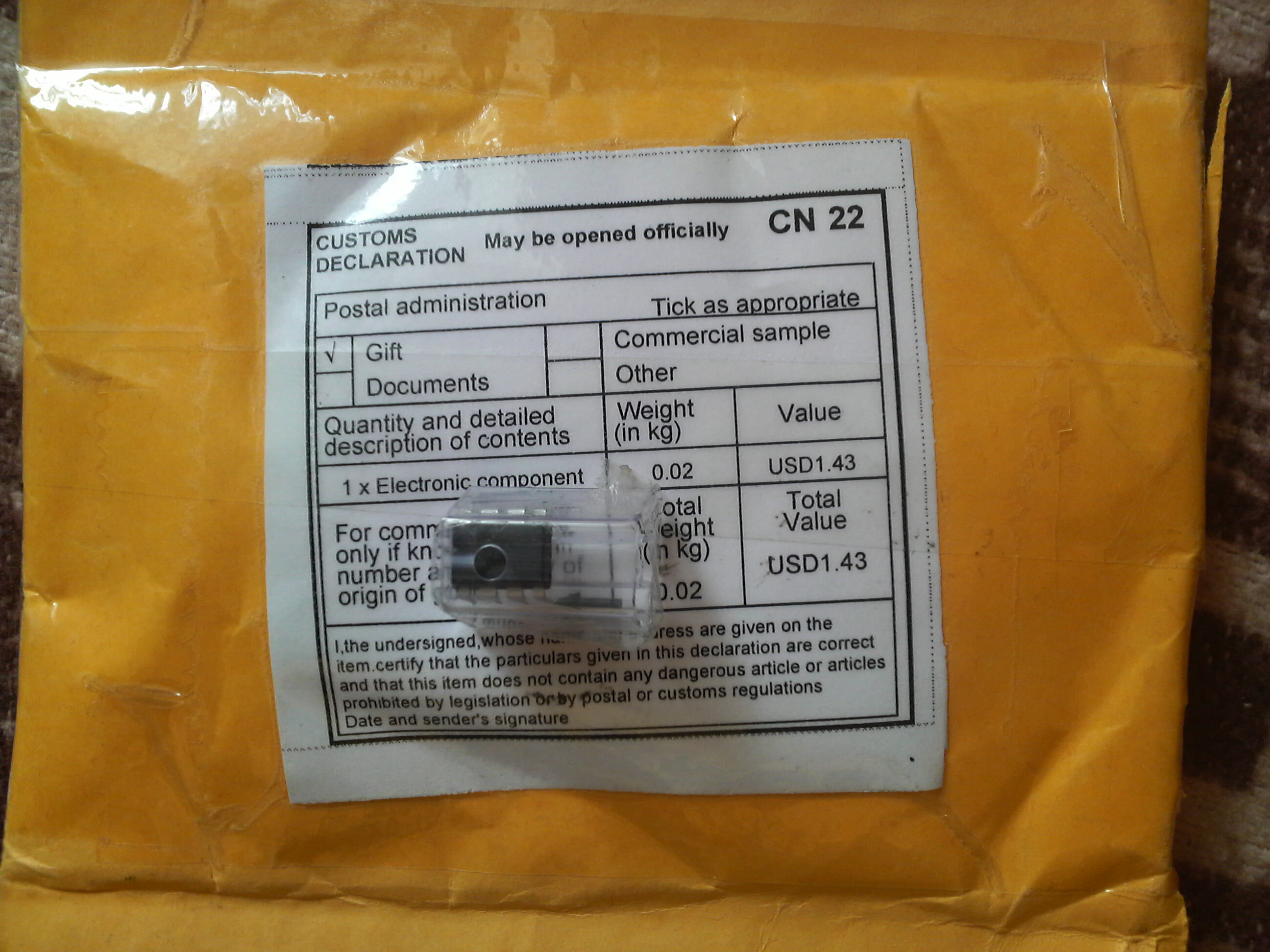

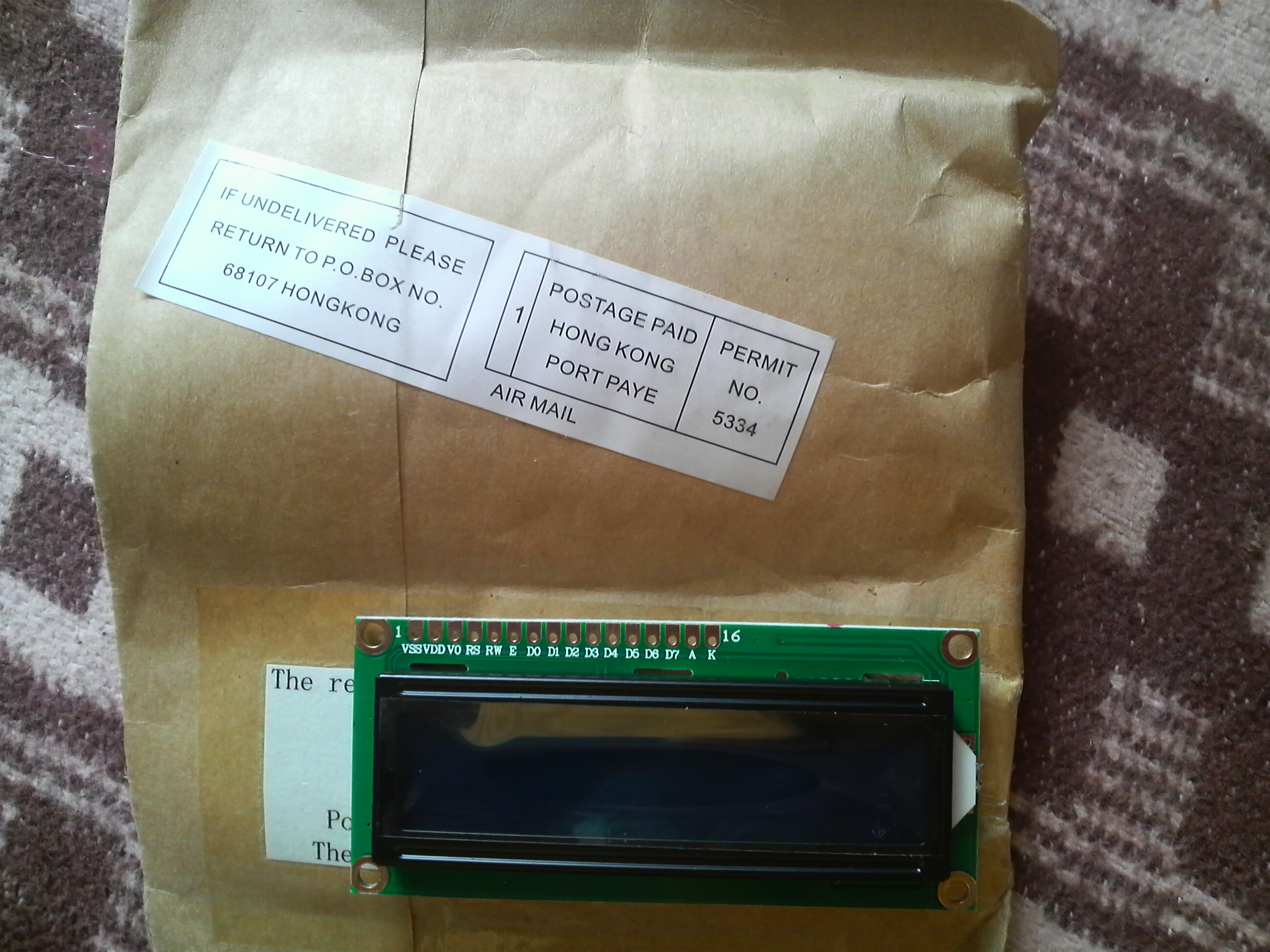

Visas dalis galima rasti arba užsakyti Lietuvoje. Aš pats kai ką pirkau E-bay, kadangi yra ženklus kainų skirtumas lyginant su lietuviškomis. Man kažkur skubėti su gamyba nereikėjo, todėl galėjau sau leisti palaukti ir sutaupyti keliasdešimt litų. Pirkus Ebay visos užsakytos detalės atkeliavo per geras dvi savaites, be jokių problemų ir papildomų mokesčių Lietuvoje.
Kai jau turime visas dalis, galima bandyti pasigaminti dvipusio montažo plokštę, į kurią lituosime detales. Plokštę gaminau naudodamas plačiai žinomą ir naudojamą gamybos būdą kuomet lazeriniu spausdintuvu ant „kreidinio“ popieriaus atspausdintas montažo vaizdas ant spausdintinės plokštės perkeliamas panaudonat paprastą lygintuvą.
Bus tęsinys...
Vinilo korektorius su J-fetais
Senokai turėjau mintį įsigyti kokį patefoną ir kartais pasiklausyti vinilinių plokštelių. Na, nusipirkau šiokį tokį pirmai pažinčiai. Tačiau tam kad jį galima būtų pasijungti prie mano turimo stiprintuvo (jame nėra „phono“ jungties) prireikė susikonstruoti vadinamą „vinilo korektorių“ („fono korektorių“). Po paieškų internete nusprendžiau apsistoti ties šiuo projektėliu http://audio.ring.lt/riaa/riaa.html. Aš pats nieko nekeičiau nei schemoje, nei montaže. Buvau užsidegęs gamintis lempinį korektorių, bet pagalvojau, kad su lempom eksperimentuosiu kada nors vėliau, nes šiaip jokio projektėlio su lempom nesu daręs. Visos detalės naudotos tokios kokios pateiktos schemoje.

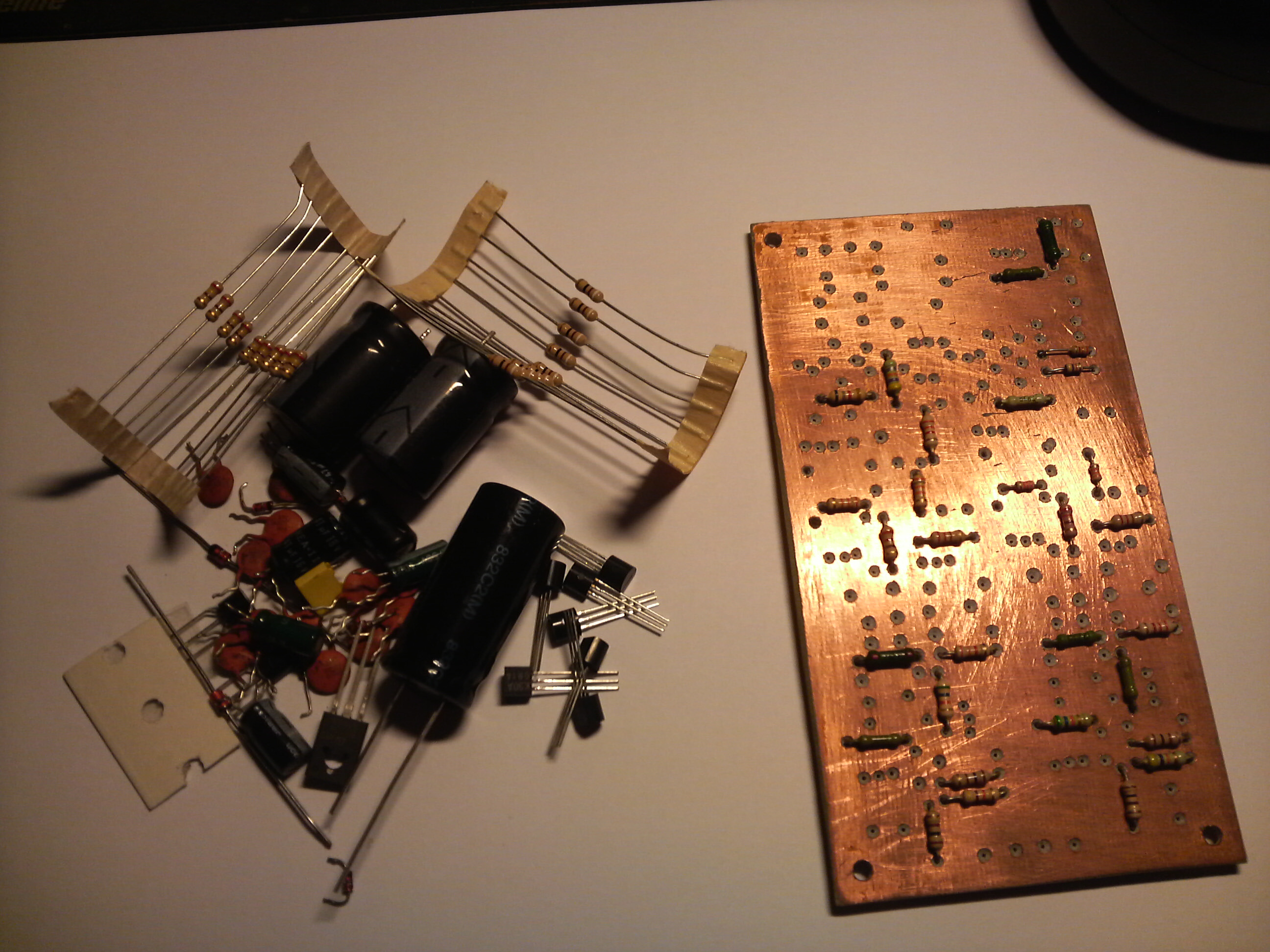

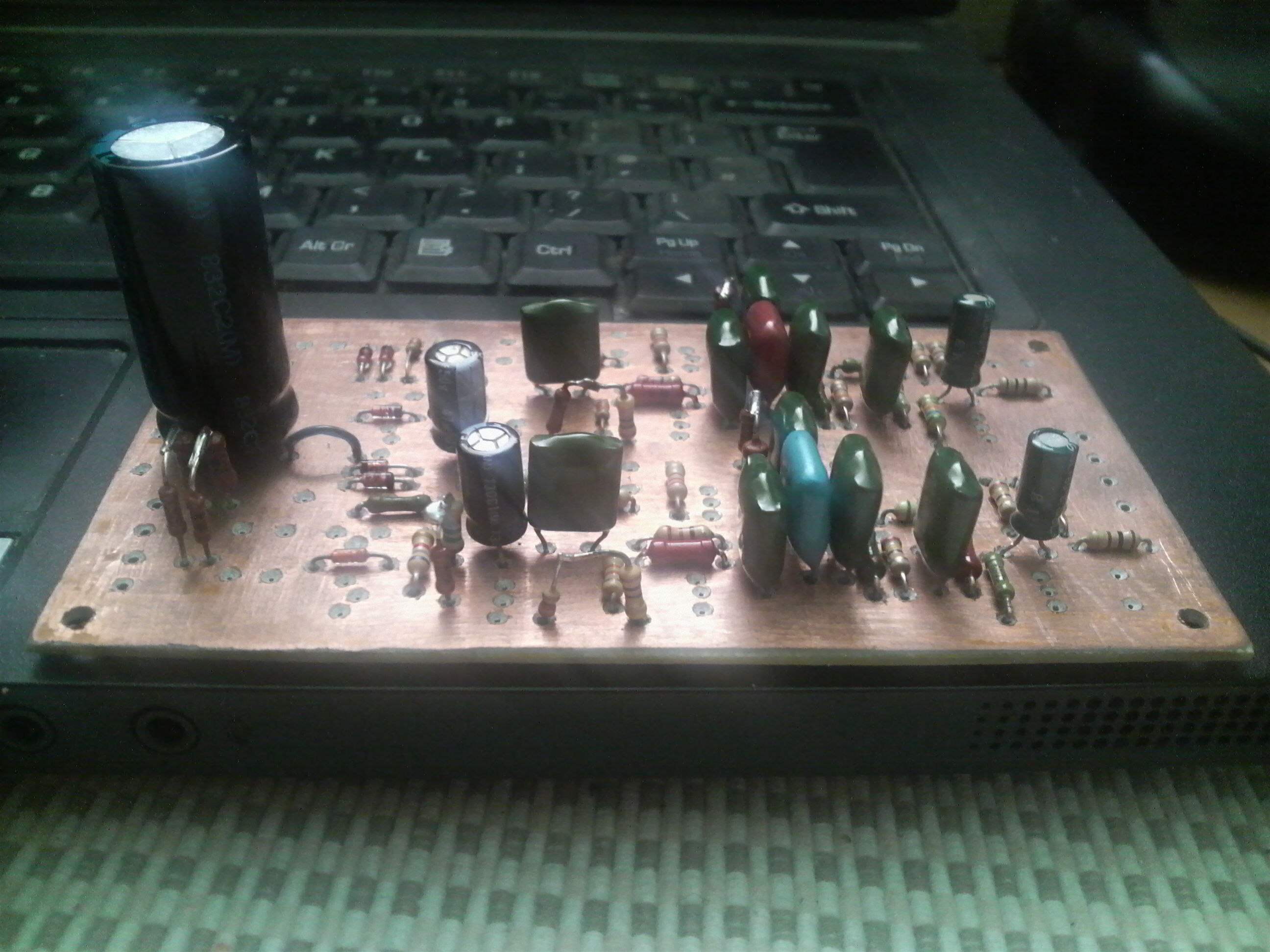

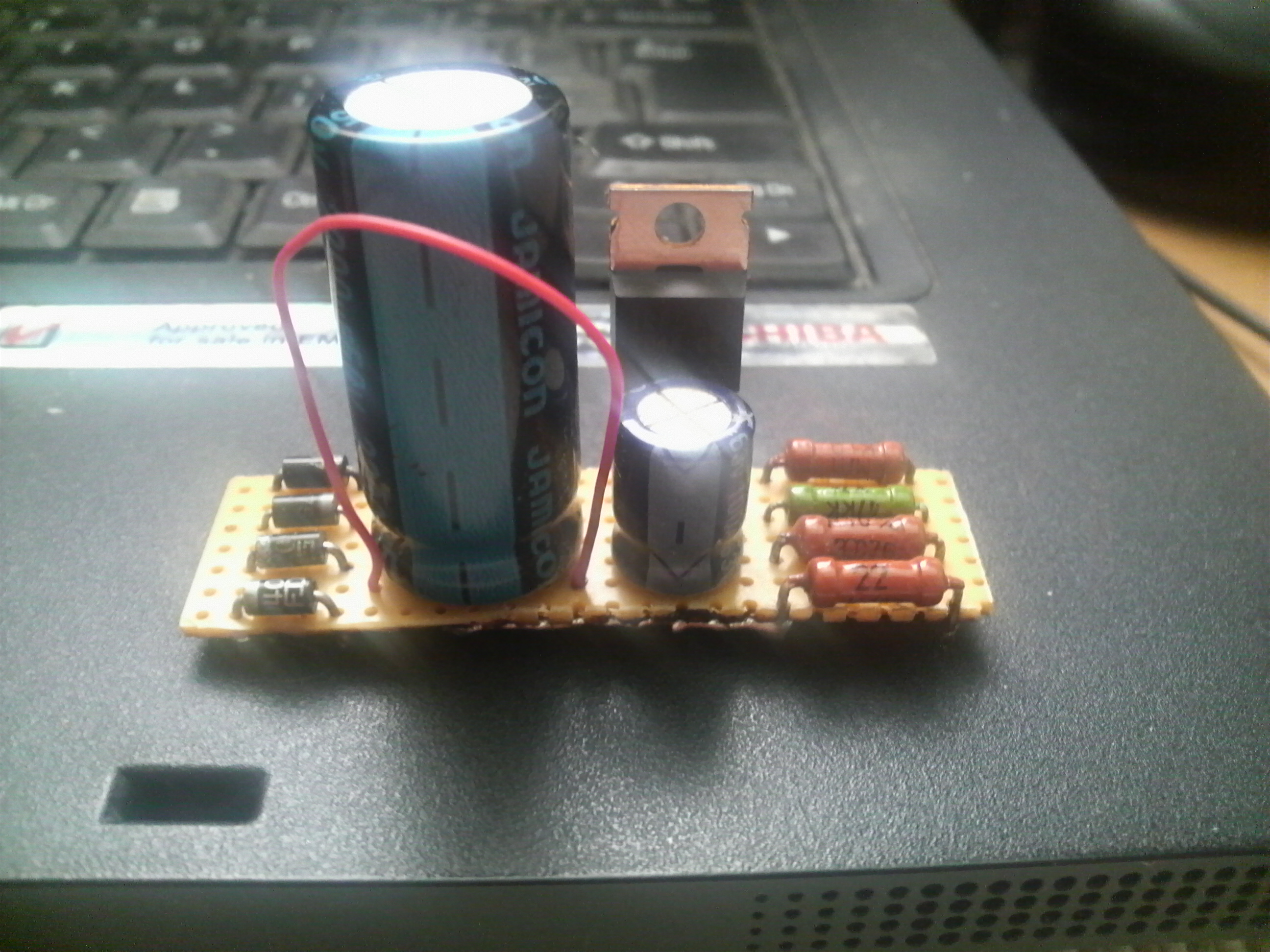

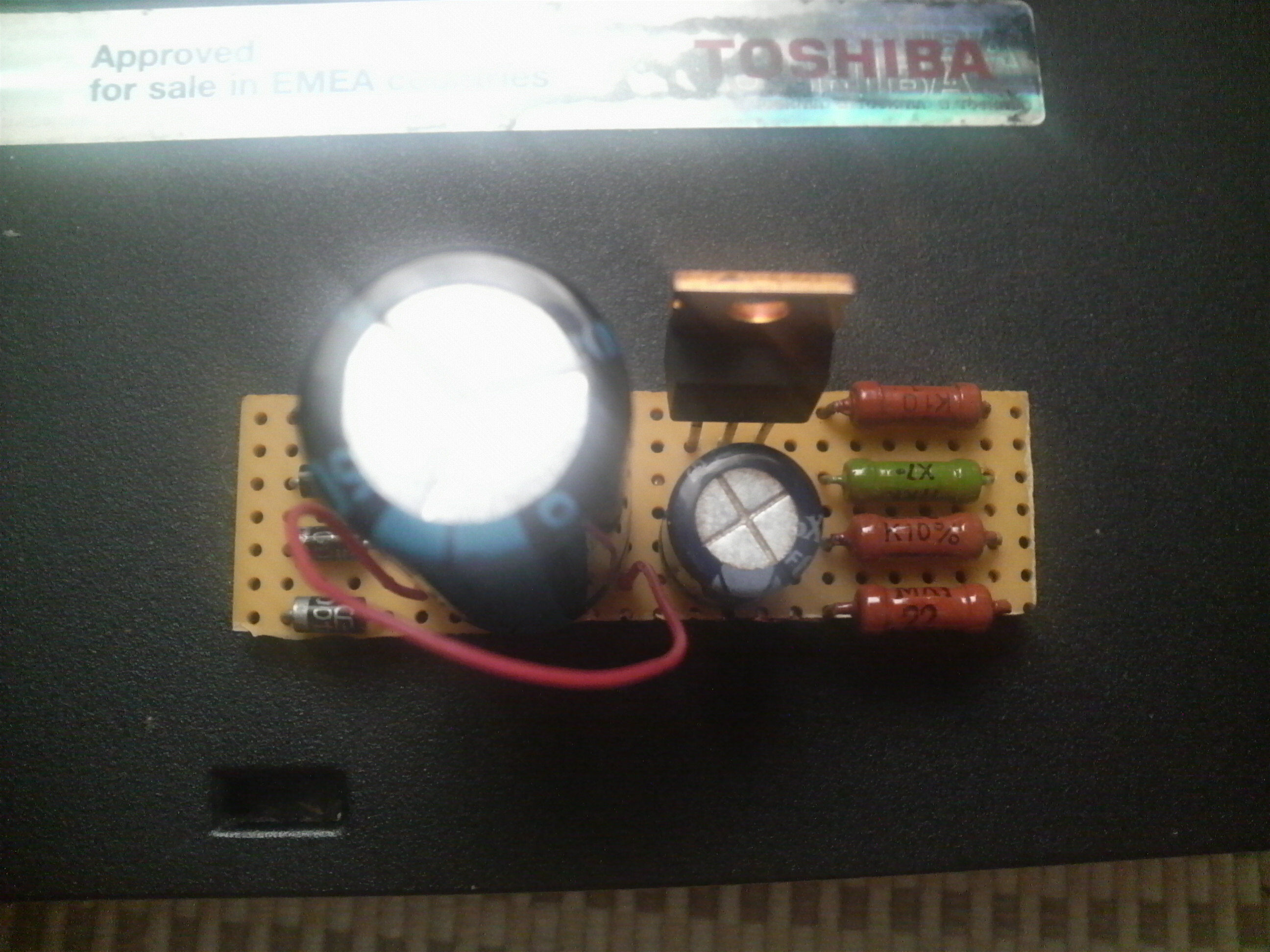

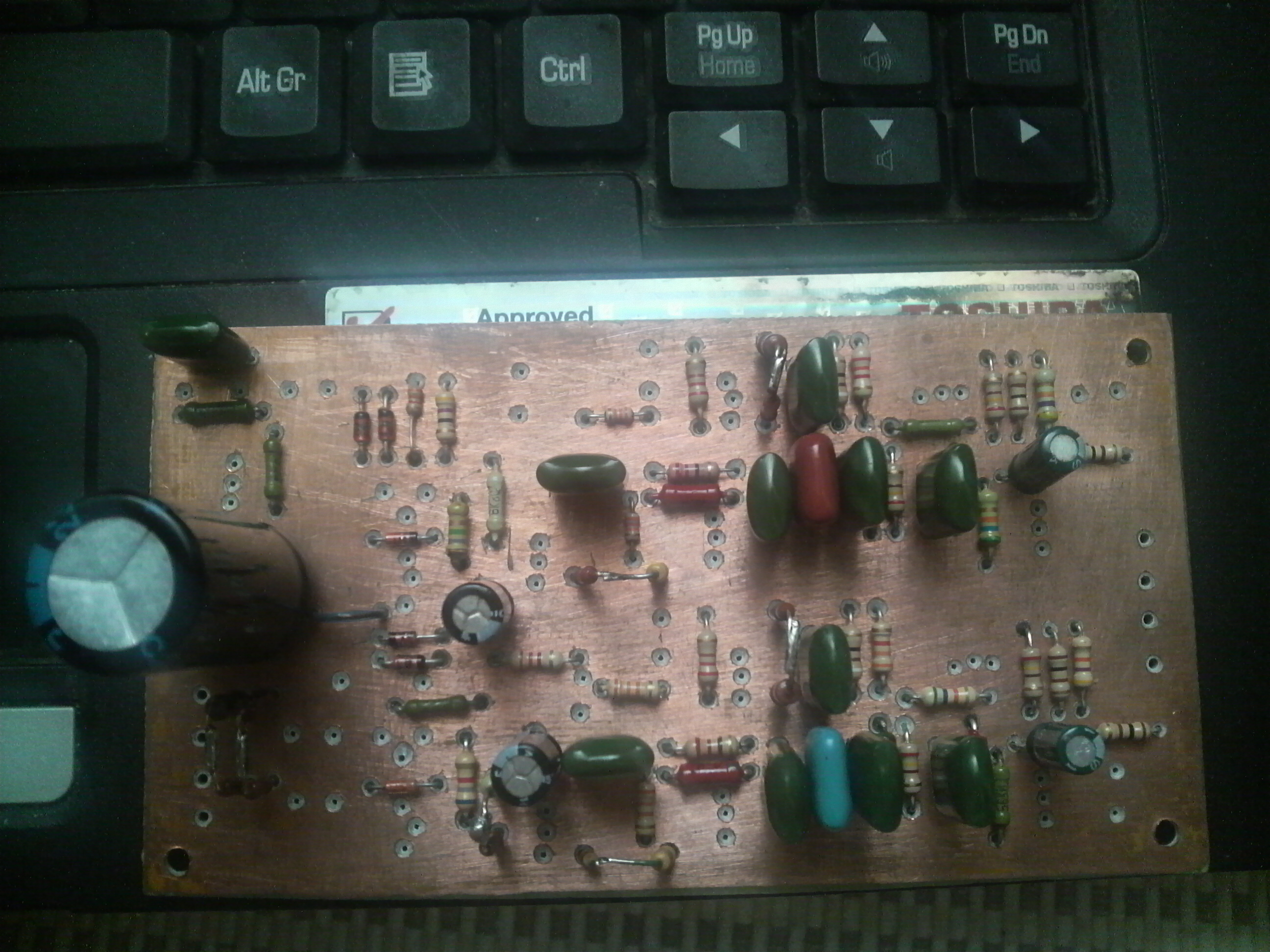

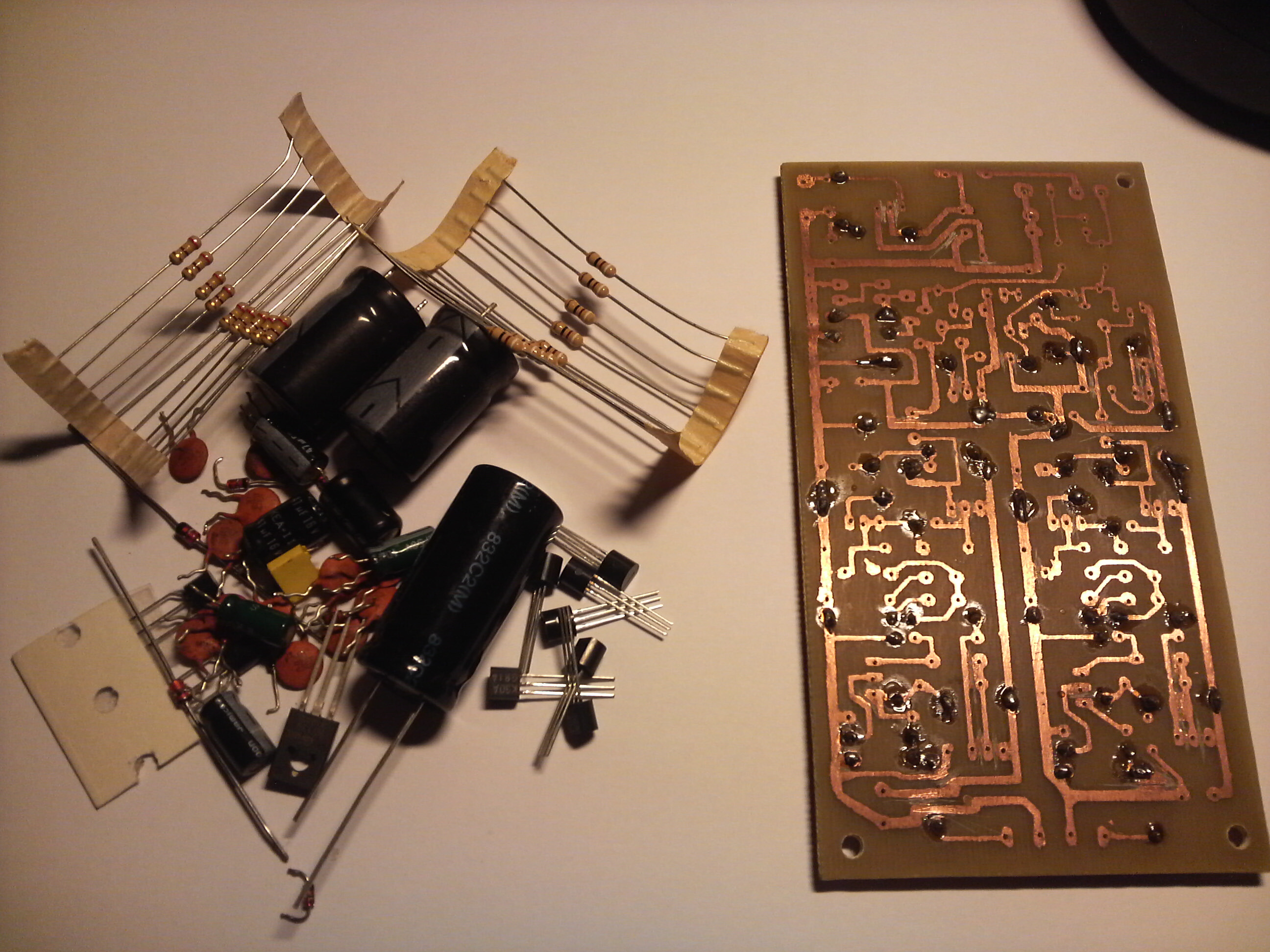

Korektoriaus maitinimo filtro schemutę irgi radau tame pačiame tinklalapyje. Keletas konstravimo proceso nuotraukų Maitinimo filtras |
Vinilo korektoriaus schema
Filtro maitinimui schema. Naudojau tik viršutinę schemos dalį. |
Korektorius sėkmingai baigtas ir dirba gerai. Be to, manau, kad reikalingas geresnis patefonas :)
4 kanalų šviesos efektų automatas
*****DĖMESIO! NAUDOJAMA AUKŠTA ĮTAMPA*****

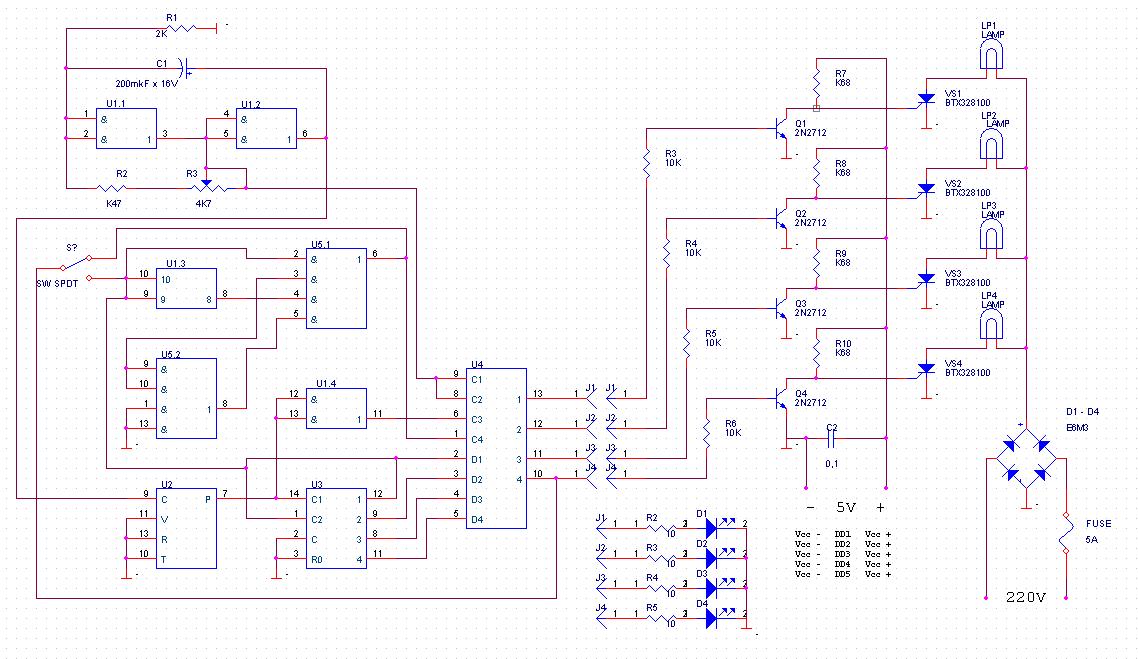

Kaip parodyta schemoje, galima naudoti kaitrines lempas su išoriniu 220V maitinimui. Arba galima naudoti šviesos diodus (LED'us), nenaudojant papildomo 220V maitinimo. Prieš kiekvieną LED galima jungti rezistorių, kad būtų sumažinta per LED tekanti srovė. Rezistorius reiktų parinkti atsižvelgus į numatomus naudoti LED. Savo versijoje nenaudojau jokių rezistorių prieš šviesos diodus. Jei naudosite tik LED (ne kaitrines lempas su papildomu 220V maitinimu), tuomet maitinimo šaltinio "+" turi būti prijungtas tik prie mikroschemos išėjimų (kaip parodyta), o "-" prie mikroschemos "-" ir schemos ''žemės'' kontakto. Originalioje schemoje naudotos mikroshemos: U1 = К155ЛА3, U2 = К155ИЕ8, U3 = К155ИЕ5, U4 = К155ИР1, U5 = К155ЛР Rusiškas dalis galima pakeisti kitų gamintojų analogais: К155ЛА3===SN7400N, К155ИЕ8===SN7497N, К155ИЕ5===SN7493N, К155ИР1===SN7495N, К155ЛР1===SN7450N. Tranzistoriai naudoti rusiški KT315, tiritoriai taip pat rusiški - KУ202N. Diodinis tiltelis iš keturių rusiškų diodų KД203Б. Schemoje nurodyti kitų gamintojų analogai. Pagrindinius rusiškų mikroschemų parametrus galima rasti čia. Pagrindiniai ne rusiškų mikroschemų parametrai yra čia. | Schema ir prietaiso nuotrauka
Schema .pdf formate |
Pikoindikatorius

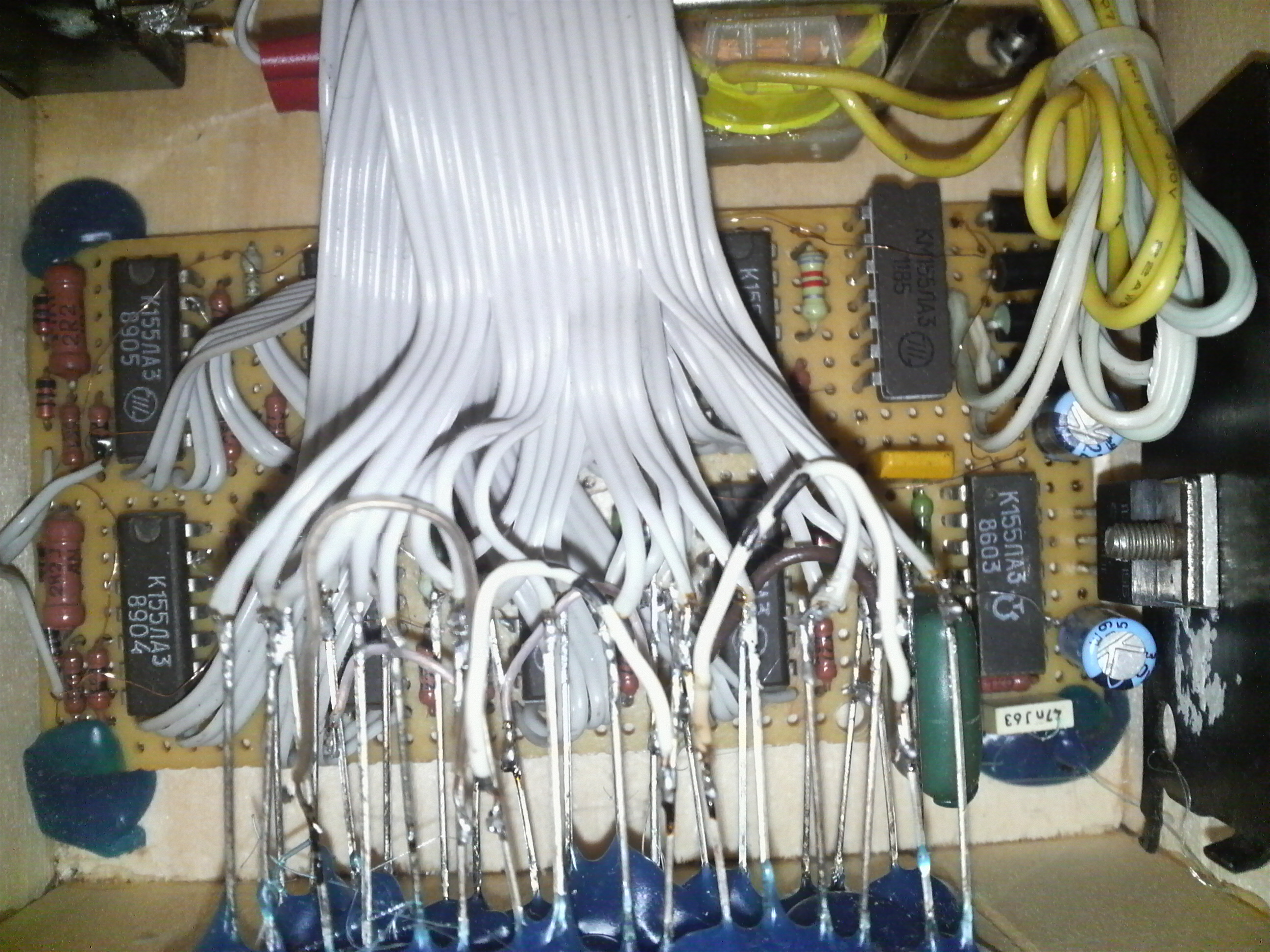

Bus reikalinga eksperimentuoti parenkant rezistorius R2, R4, R6, R8, R10, R12, R14, R16. Šie rezistoriai nulemia prietaiso jautrumą muzikiniam signalui. Aš sukonstravau stereo indikatorių. Stereo variantui reikalinga padaryti dvi tokias pat dalis (kanalus) (parodyta raudonam kvadrate schemoje). Antra dalis jungiama prie U6 išvado Nr.6. Originalioje versijoje naudojamos rusiškos mikroschemos: U1 - U6 = К155ЛА3. Pagrindinius naudotų К155ЛА3 parametrus rasite čia. Pagrindiniai SN7400N parametrai yra čia. | Prietaiso veikimas... Pora nuotraukų...
Schema .pdf formate |
